前言

你是否也曾面对这样的困惑：OES虽然性能强大，SATA接口也够多，但却因为主板SATA无法接3.5寸硬盘烦恼，网心云的这种设计上的取舍，成了垃圾爱好者们共同的“心头之痒”。

今天把我们把OES的3.5寸硬盘供电引出来。这不仅是关于一根飞线的简单改造，而是一场对设备潜力的重新挖掘。当大部分教程还在教你如何外接笨重的独立电源时，我们选择向内探索：主板PCB上那些未被引出的12V线路，其实就是等待被激活的“能量通道”。这次改造，我们要打破原厂设计的供电限制，让OES主板原生支持3.5寸硬盘的12V电机需求，实现真正的“一体供电”。



改造思路

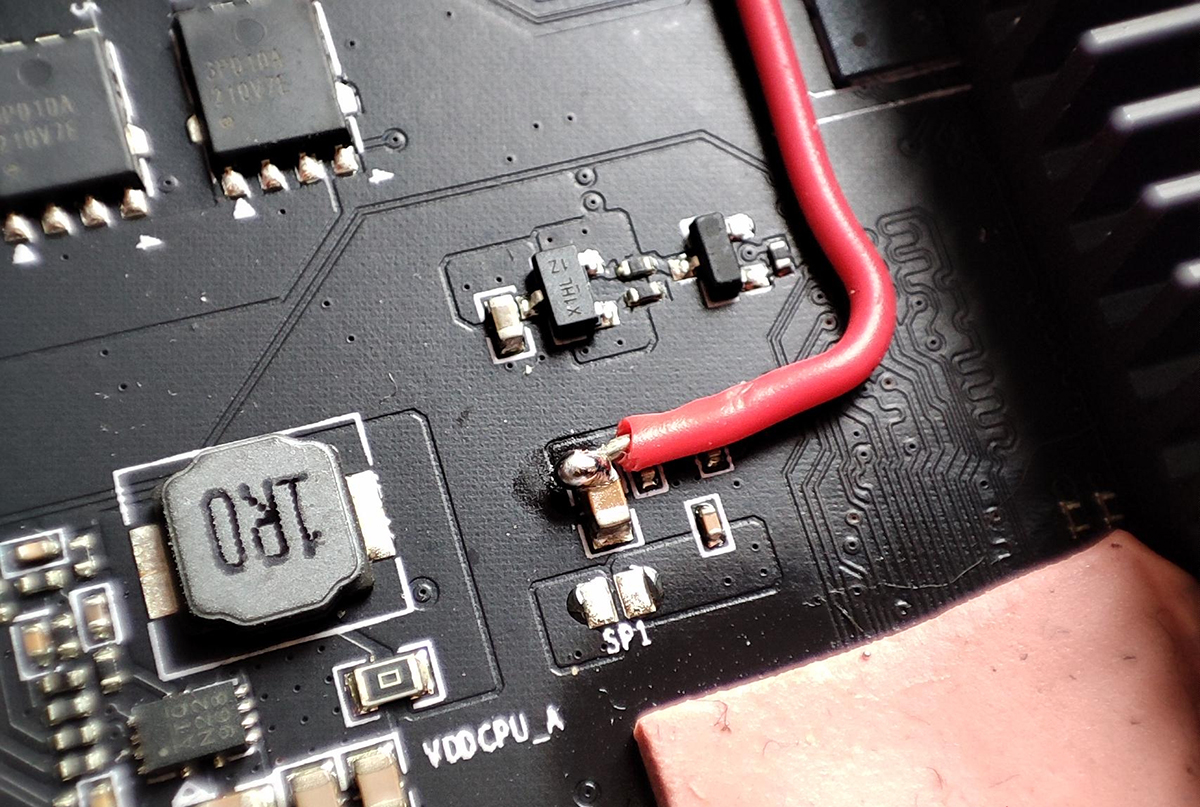

我们先来研究一下SATA电源接线接口定义，见下面网图。图中最右端3根线为12v供电VCC，相邻的三根是它的接地GND。这样很简单了，直接把主板上最近的12V飞线过来就好了，开工。

分析接口

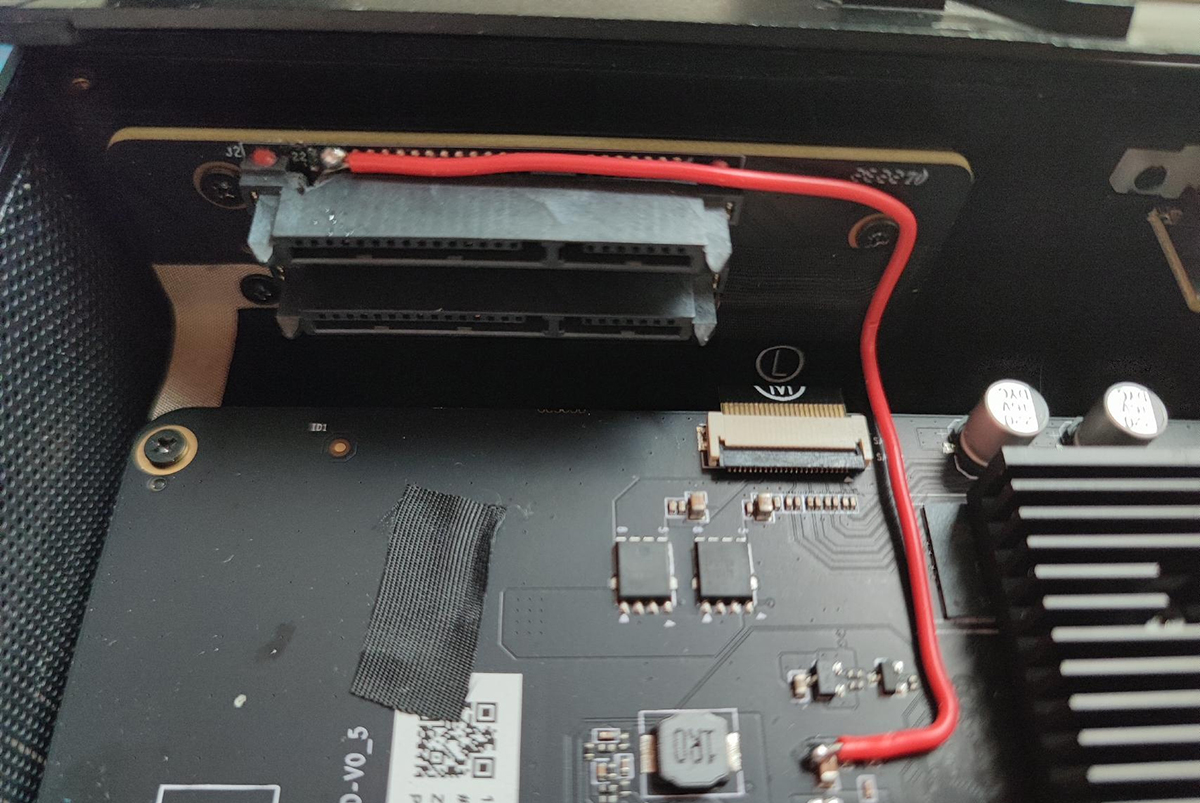

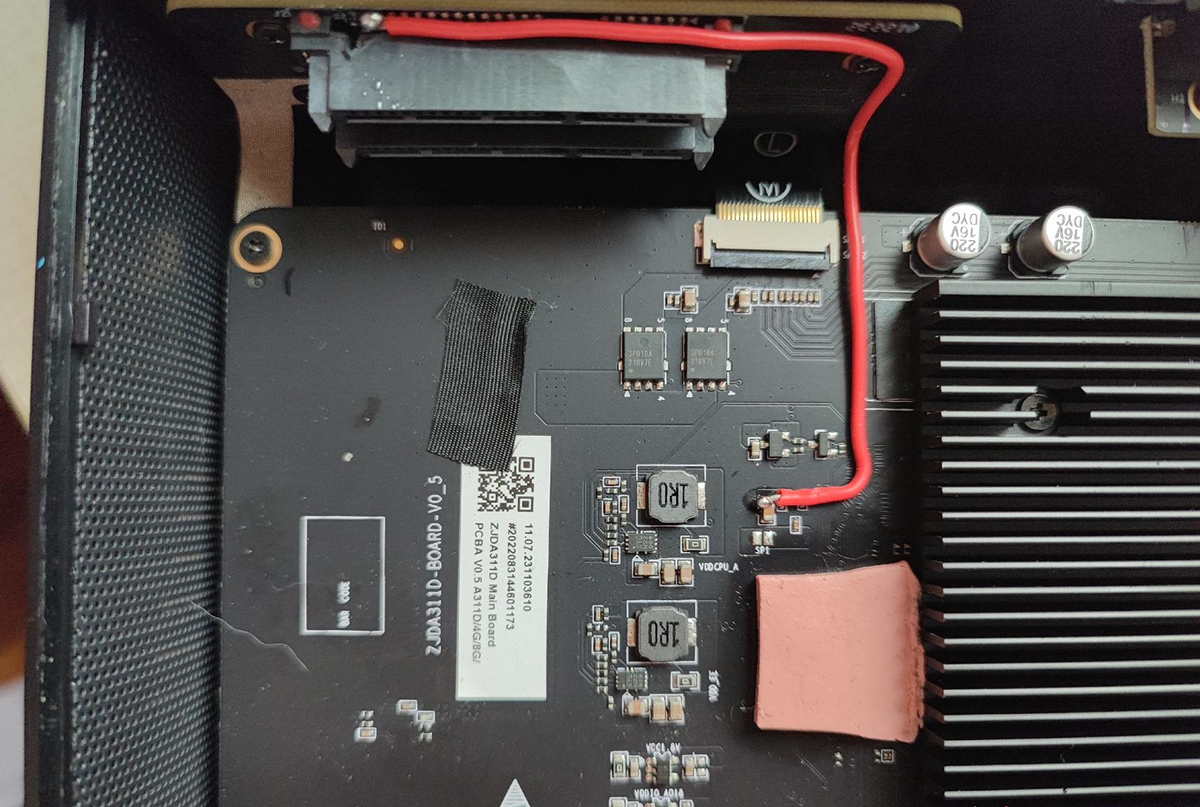

修改后的效果





改造方法



唉等等，你以为这就完事了，too young too naive，网心云的工程师在这里挖了个坑等大家跳，

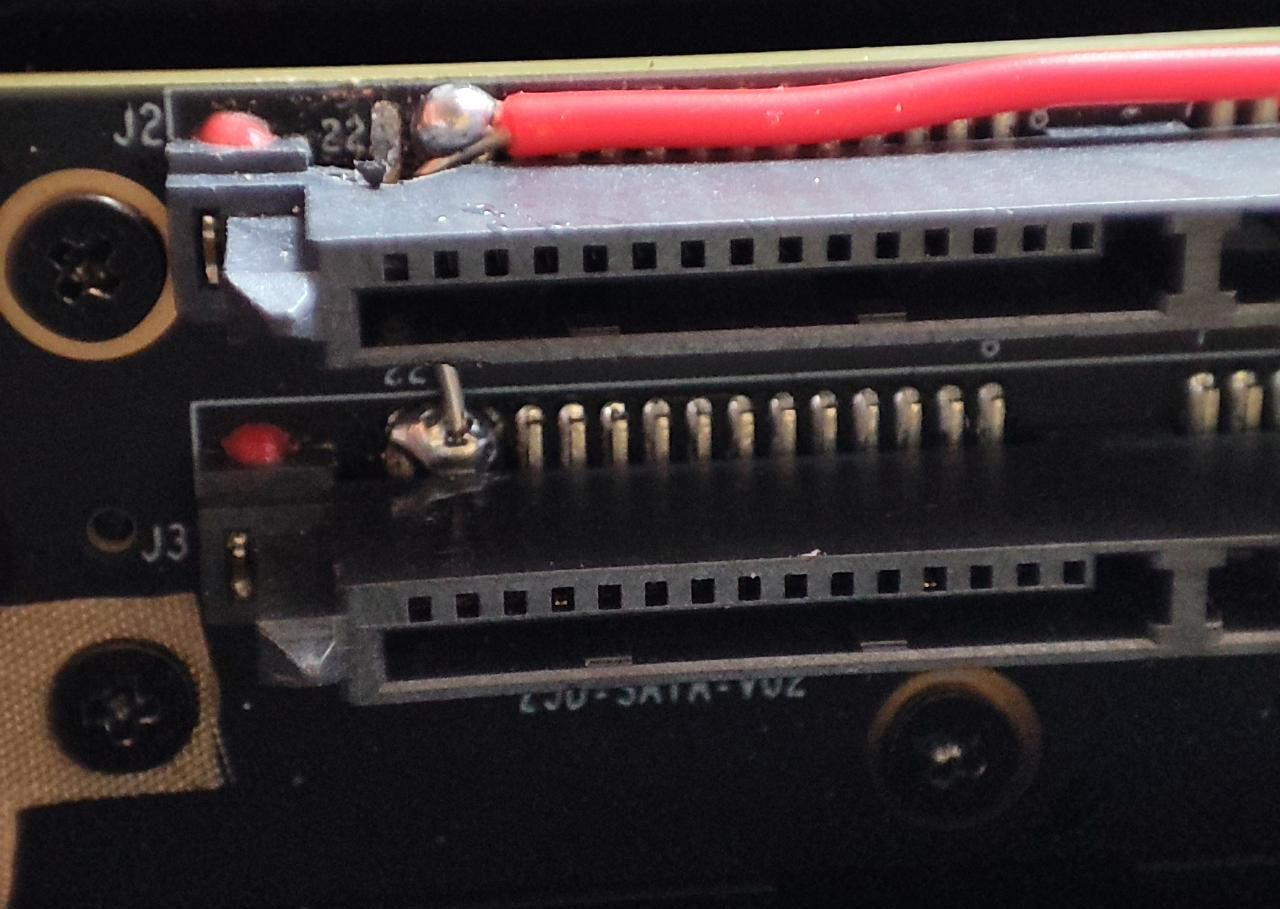

图中上排SATA接口最边上一根12V金手指被工程师接地了，所以直接这样上电的话电源可就废了。

测量发现只有上排SATA接口最边上一根12V金手指被接地，下排正常。所以最终方案就是把对应那根SATA接口里面的金属舌拔掉，其余的5根金手指全接上12V就好了。

最后附上热插拔SATA硬盘的脚本附件，不用再关机才能换硬盘了
